Light Little Class: одна минута, чтобы узнать о технологии мультиплексирования WDM

WDM, полное английское название Wavelength Division Multiplexing, мультиплексирование с разделением волны. Это технология, которая соединяет различные оптические сигналы с различными длинами волн с помощью конвертора и соединяет их с одним и тем же оптическим волокном для передачи данных, а на приемном конце, с помощью мультиплексора, который разделяет оптические сигналы с различными длинами волн. Затем оптический приемник дополнительно обрабатывает для восстановления исходного сигнала. В одном и том же оптическом волокне два или более оптических сигнала длины волны одновременно передают информацию через разные оптические каналы, что называется технологией мультиплексирования световых волн, называемой WDM.

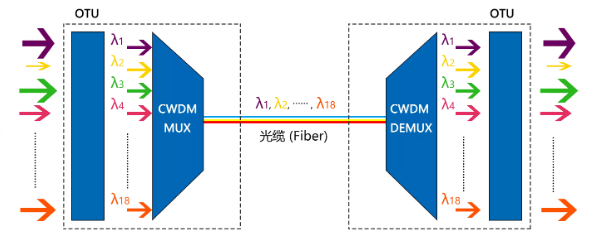

Принцип работы WDM

Длина волны × частота = скорость света (постоянное значение), поэтому мультиплексирование с разделением по волнам на самом деле является мультиплексированием с частотным разделением

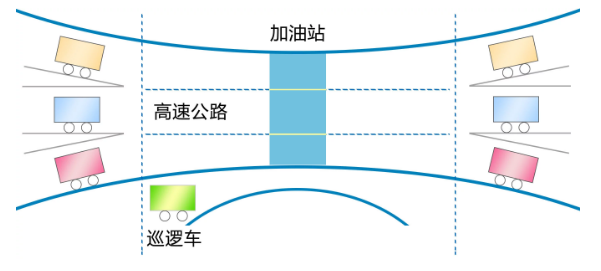

Проще говоря, мы также можем рассматривать WDM как скоростную автомагистраль-на эту дорогу вливаются различные типы транспортных средств, а затем разошлись после прибытия в пункт назначения.

Роль WDM заключается в улучшении пропускной способности волокна и повышении эффективности использования ресурсов волокна.

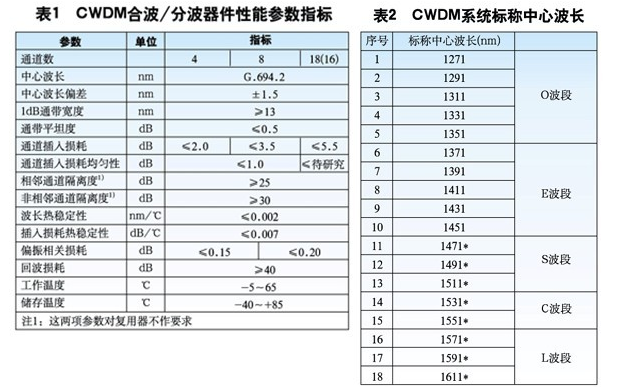

В июне 2002 года ITU-T G.694.2 предложил схему распределения 18 мультиплексированных длин волн с интервалом длин волн 20 нм и рабочей длиной волны от 1270 нм до 1610 нм. В 2003 году ITU-T увеличил центральную длину волны еще на 1 нм в соответствии с фактическим устройством. В октябре 2003 года рекомендация G.695 параметров оптического интерфейса для применения двухточечной системы CWDM была принята в группе ITU-T 15. Основные параметры устройства CWDM показаны в таблице 1 ниже.

Qingdao Guangying-один из первых отечественных производителей, который разработал и выпустил полный спектр продуктов мультиплексирования с волновой разделением.
